什么是幻象電源？

幻象電源是一種直流電壓（通常為 +48 V），可為某些有源麥克風內的有源組件供電。該電力通過承載音頻信號的相同平衡音頻電纜傳輸。術語“幻象”源于沒有明顯的電源線這一事實。

如上所述，幻象電源是一種為麥克風供電的方法。它由麥克風前置放大器、混音控制臺、音頻接口和獨立幻象電源提供。

幻象電源通過同一根電纜從信號源（在麥克風輸入處）傳輸?shù)禁溈孙L，該電纜將麥克風的音頻信號從麥克風發送到麥克風輸入。

幻象供電麥克風沒有專用電源線。相反，麥克風通過傳輸音頻信號的同一根電纜供電，因此得名“幻象供電”。

標準幻象電源為 +48 伏特直流電，通?？蓮膶I(yè)幻象電源獲得。但是，幻象電源的技術范圍為 12-48 伏特，電流額定值在 4 至 22 毫安之間。

幻象電源最終是使用電源或電池為幻象電源供電的電力產生的?；孟箅娫窗ǎ?/span>

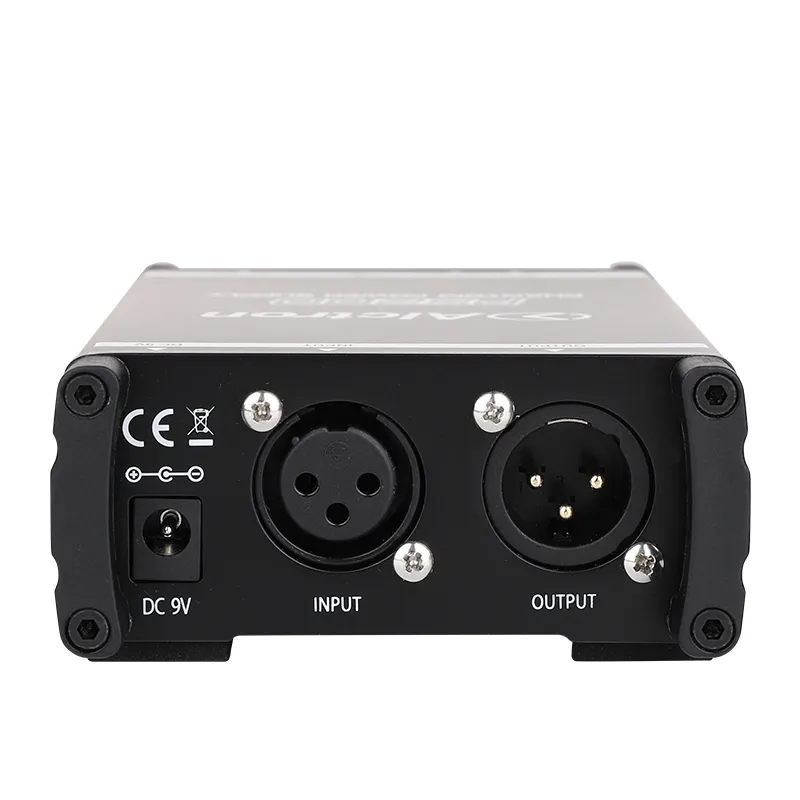

?獨立幻象電源裝置

?麥克風前置放大器

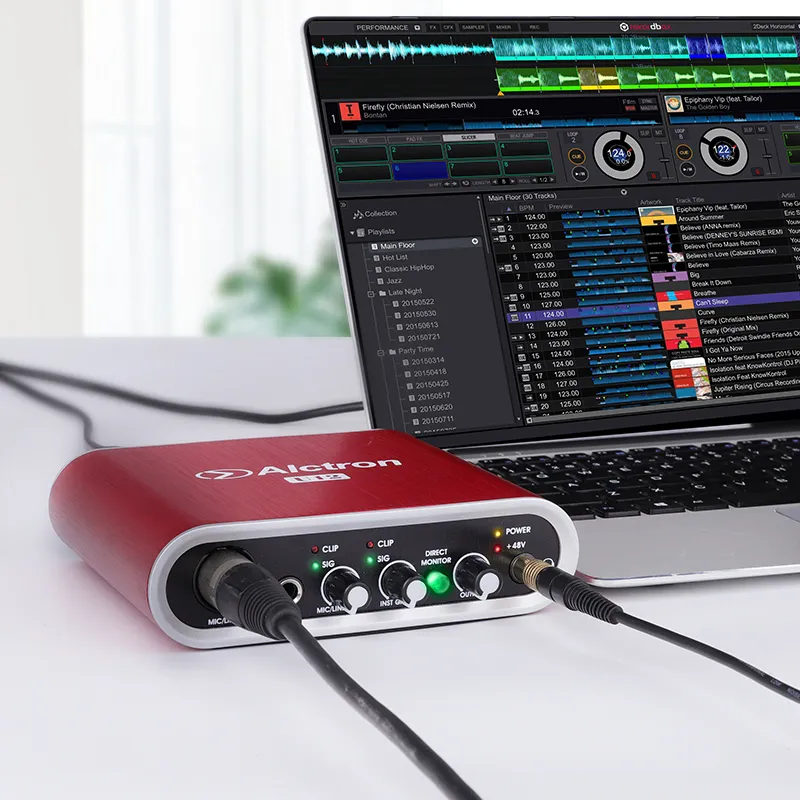

?音頻接口

?音頻混音控制臺

上面列出的電源包含有源裝置，可將主電源或電池電源轉換為麥克風的幻象電源。

如上所述，幻象電源通常是 +48 伏直流電。此 48 V DC 旨在通過音頻線路上的平衡音頻電纜傳輸。

使用典型的 XLR 麥克風線，幻象電源相對于引腳 1（返回）在引腳 2 和 3（分別為正音頻和負音頻）上發送 +48 伏電壓。

麥克風通常通過其連接的 XLR 電纜接收幻象電源。不過，在某些布線情況下，幻象電源可能會通過接線板（通過 TRS 電纜）發送，然后再到達麥克風。

基本上，麥克風音頭的音頻通過 XLR 電纜的 2 針和 3 針（相對于 1 針）發送。音頻信號是交流電，2 針傳輸正極性麥克風 信號，3 針傳輸相同信號的翻轉負極性版本。

3 針 XLR 母頭和公頭連接

因此，引腳 2 和 3 上的音頻信號彼此完全不同相。在平衡麥克風輸入（前置放大器、接口、混頻器等）處，差分放大器將引腳 2 和 3 之間的差值相加。這意味著產生的音頻信號實際上是兩個同相音頻信號的總和。

此接線設置允許共模抑制 (CMR)。CMR 是指在引腳 2 和 3 上消除相似信號。

例如，電纜中的任何噪音或電磁干擾都會同樣影響引腳 2 和 3。同樣，幻象電源在引腳 2 和 3 上施加相同的 48 伏直流電。

這和幻象電源有什么關系？因為幻象電源是通過平衡電纜傳輸?shù)模运粫绊懸纛l的聲音，也不會給信號增加噪音！

無論麥克風是否需要幻象電源才能工作，其設計都能有效地從所提供的幻象電源中獲取所需的信號并阻止不需要的信號。

對于無源麥克風，直流電壓通常會在麥克風主體內部停止。這種阻斷可以通過輸出變壓器實現，就像無源帶狀麥克風的情況一樣。它也可以通過使用麥克風輸出電路中的阻斷電容器來實現。

動圈式麥克風有時沒有輸出變壓器。但是，幻象電源通常不會對動圈式麥克風的音頭產生負面影響。

需要幻象電源才能正常工作的麥克風設計有適當?shù)碾娐?，可將幻象電源發送到需要的地方。同樣，電路設計用于阻止直流幻象電源電壓進入不需要的電路或到達可能損壞的組件。

本質上，需要幻象電源的麥克風會接受它，而不需要幻象電源的麥克風則會忽略它。

需要幻象電源的麥克風：

?駐極體 FET 電容式麥克風

?真正的（外部極化）電容式麥克風

?有源帶式動圈麥克風
